作者來源:gysxlc 發布時間： 2020/2/20 10:57:44 標簽：長柄濾頭 長柄濾頭設計參數
導讀：長柄濾頭配水配氣系統設計參數長柄濾頭安裝在混凝土濾板上,濾板固定在梁上,濾板用0.05m后預制板,上澆0.10m厚混凝土層,濾板下的長柄部分浸沒于水中,長柄上端有小孔,下端有豎向條縫,氣水同時反沖洗時,約有2/3空氣有上緣…

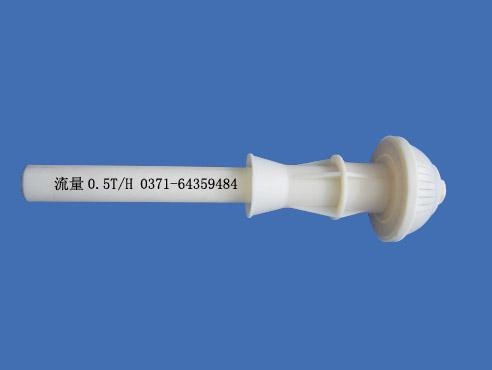

長柄濾頭設計參數
長柄濾頭安裝在混凝土濾板上,濾板固定在梁上,濾板用0.05m后預制板,上澆0.10m厚混凝土層,濾板下的長柄部分浸沒于水中,長柄上端有小孔,下端有豎向條縫,氣水同時反沖洗時,約有2/3空氣有上緣小孔進入,1/3空氣由縫隙進入柄內,長炳下端浸沒部分還有一個小孔,流進沖洗水,這部分氣水在柄內混合后有長柄濾頭頂部的條縫噴入濾層沖洗.
長柄濾頭固定板下的氣水室高度為0.70～0.90,其中沖洗時形成的氣墊層厚度為0.10～0.15m.
向長柄濾頭固定板下氣水室配氣的出口應該緊貼濾頭固定板的底面，由配水干管向氣水室配水的支管出口應該緊貼池底。
長柄濾頭配氣系統的濾帽縫隙與濾池過濾面積之比為1/80，每平方米的濾頭數量為49～64個。
沖洗水和空氣同時通過長柄濾頭的水頭損失按產品的實測資料確定。
向長柄濾頭配水配氣系統氣水室配氣的干管的進口流速為5m/s左右；配氣支管或孔口流速為10m/s左右。配水干管進口流速為1.5m/s左右；配水支管或孔口流速1-1.5m/s。
